Manual de referencia de instalación de la unidad de paquete refrigerada por agua

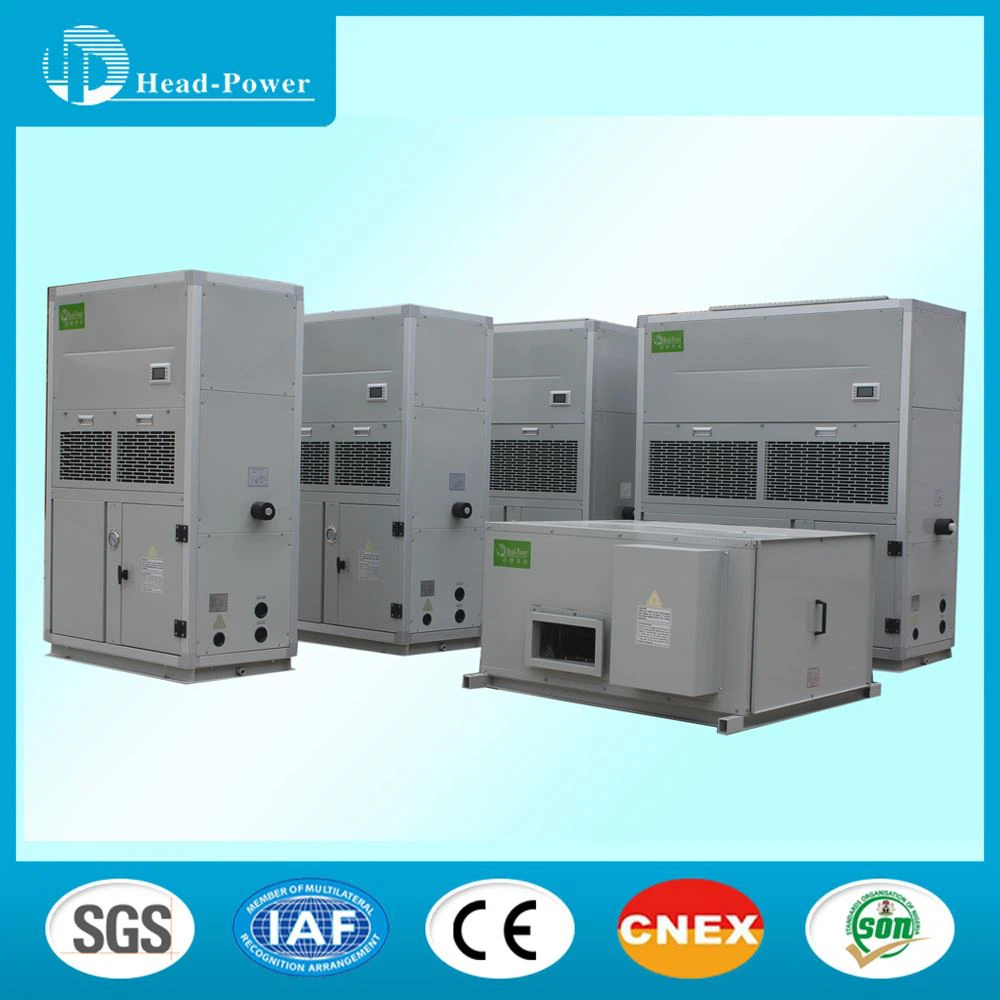

El gabinete enfriado por agua es una unidad central de aire acondicionado que usa agua de enfriamiento como fuente fría y usa refrigerante para producir capacidad de frío. La estructura integra el compresor, el evaporador, el condensador y los componentes del acelerador para sacar directamente aire frío al exterior. El gabinete enfriado por agua utiliza agua como refrigerante del condensador, y el intercambiador de calor de carcasa y tubos mejora efectivamente la eficiencia del intercambio de calor entre el agua y el refrigerante, y la relación de eficiencia energética se mejora enormemente, destacando su efecto de enfriamiento. El sistema de gabinete refrigerado por agua tiene una estructura simple, un diseño flexible, que ahorra espacio de instalación, un mantenimiento y una administración convenientes y una alta eficiencia y ahorro de energía. Los gabinetes refrigerados por agua suelen ser adecuados para fábricas, supermercados, restaurantes, cadenas de tiendas, entretenimiento y otros lugares donde el verano es caluroso y la demanda de espacio es grande.
Elección del lugar de instalación:
1) La unidad se puede instalar en el suelo o en un techo adecuado, pero debe asegurarse una ventilación suficiente.
2) Evite montar la máquina en un lugar con ciertos requisitos de ruido y vibración.
3) La ubicación de instalación de la unidad debe tratar de evitar la luz solar directa y mantenerla alejada de la chimenea de la caldera u otro ambiente de aire que corroe el serpentín de condensación y las partes de la tubería de cobre de la unidad.
4) Si la unidad está ubicada en un lugar accesible por personal no autorizado, se deben tomar medidas de seguridad de aislamiento, como la instalación de vallas protectoras. Esto puede evitar daños provocados por el hombre y daños accidentales, y evitar que la caja de control se abra y exponga los componentes eléctricos en funcionamiento.
5) La altura de la base de instalación de la unidad no debe ser inferior a 100 mm, y el lugar de instalación debe tener un desagüe en el piso para garantizar un drenaje suave y que no se acumule agua.
6) Cuando se instale en el suelo, la base de acero de la unidad debe colocarse sobre una base de concreto plana y la base de concreto debe extenderse por debajo de la capa de suelo congelado. Tenga cuidado de no conectar la base de la unidad a la base del edificio, para no transmitir ruidos y vibraciones que afecten a otros. Se proporcionan orificios de montaje en la base de la unidad, que se pueden usar para sujetar la conexión entre la unidad y la base.
7) Cuando la unidad se instala en el techo, el techo debe tener la resistencia suficiente para soportar el peso de la unidad y del personal de mantenimiento. La unidad puede apoyarse sobre una base de hormigón o un marco de acero de canal similar a la instalación en el suelo. El acero del canal de carga y el orificio de instalación del amortiguador de la unidad deben estar en la misma línea central y tener el ancho suficiente para facilitar la instalación del amortiguador.
8) Para ocasiones con requisitos de instalación especiales, consulte al contratista de construcción o al arquitecto u otros profesionales.
Nota: Al determinar la ubicación de instalación de la unidad, se debe prestar atención para facilitar la instalación y conexión de las tuberías de agua y el cableado, y no verse afectado por el humo de aceite, vapor u otras fuentes de calor, y el ruido de la unidad y el calor y el aire frío no afecta el medio ambiente circundante.
Requisitos para el espaciado de disposición de unidades:
Requisitos para el espaciado de disposición de unidades:
1) Para garantizar que haya suficiente flujo de aire en el condensador, también se debe considerar durante la instalación el impacto del flujo de aire descendente causado por los edificios altos alrededor de la unidad en la fila de unidades.
2) Si la unidad se instala en un lugar con flujo de aire violento, como expuesto al techo, se pueden considerar medidas como paredes bajas o persianas para evitar que las turbulencias interfieran con la entrada de aire de la unidad. Si la unidad necesita estar equipada con paredes bajas, la altura no debe exceder la unidad; si se utilizan contraventanas, la pérdida total de presión estática debe ser menor que la presión estática externa del ventilador. La distancia entre la unidad y la pared baja o las contraventanas también se requiere para cumplir con los requisitos de distancia mínima para la instalación de la unidad.
3) Si la unidad necesita funcionar en invierno. Cuando el lugar de instalación esté cubierto de nieve, la unidad debe estar más alta que la superficie de la nieve para garantizar un flujo de aire suave a través del serpentín.
